Lignes de dimensions (pour compiler des relevés)

Ces lignes sont utilisées pour recevoir les différentes mesures d'un relevé spécifique.

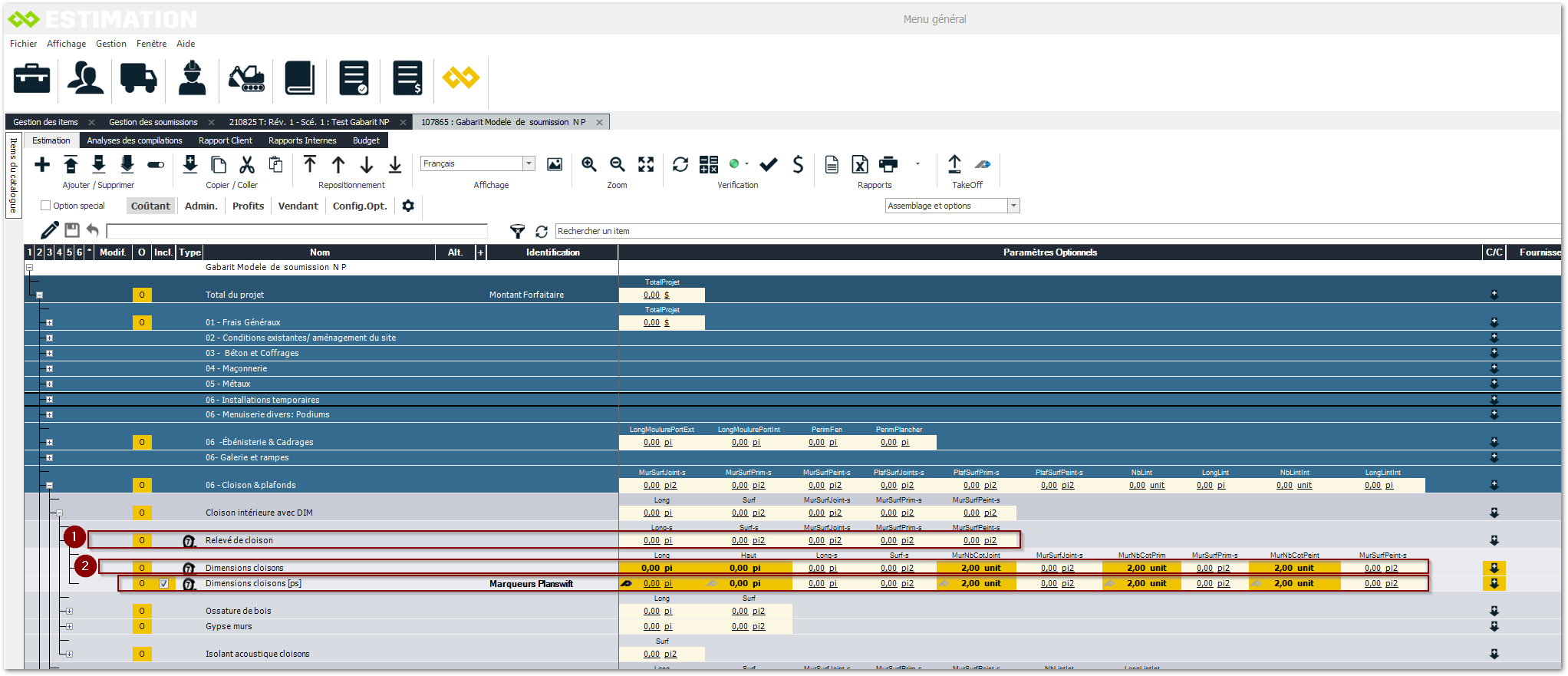

Il y a généralement deux type de ligne de Dimension utilisés

1-Dim1

1. Le nom de la ligne correspondra au nom de l'assemblage dans lequel elle sera inséré

2. Cette ligne regroupera sous elle l'ensemble des DimL pertinentes au besoin des variables de l'assemblage ou elle sera inséré

3. Elle contiendra le cumulatif (sum) des variables et/ou résultat de calcul à distribuer

4. Elle pourra aussi contenir les formules de résultat Net (Surface brut mur - surface brut ouvertures =Surface Net)

5. Les variable requises pour les Ass2 et + seront transmises à Ass1 pour distribution

6. Dans la colonne "Nom" du catalogue, la description commencera toujours par Dim1 - (Nom de l'Ass1)

7. Dans la colonne "Code de Classement", elle sera identifié par la section de devis la plus pertinente suivi de D1 Ex: 03D1.

2-DimL

1. Le nom de la ligne correspondra à une portion précise de la composition de l'Ass1 dont elle fait partie

2. Cette ligne contiendra toutes les variables spécifiques à son nom

3. Elle pourra aussi contenir certaines formules dont les résultats seront cumulés dans Dim1. ( Elle contiendra toutes les formules requises pour la distribution au Ass2 et + )

4. Dans la colonne "Nom" du catalogue, la description commencera toujours par DimL - (Nom de la portion de composition)

5. Dans la colonne "Code de Classement", elle sera identifié par la section de devis la plus pertinente suivi de DL Ex: 03DL

6. Option du Module Planswift

   1. Les marqueurs générés dans Planswift seront généralement configurés dans ce type de ligne.
